Iceberg 文件组织形式

使用以下 SQL 创建名为user_log_iceberg的 Iceberg 表并插入一条数据：

create table hadoop_catalog.iceberg_db.user_log_iceberg (
    imei string,
    uuid string,
    udt timestamp
)
using iceberg
partitioned by (days(udt));

insert into hadoop_catalog.iceberg_db.user_log_iceberg values ('xxxxxxxxxxxxx', 'yyyyyyyyyyyyy', cast(1640966400 as timestamp));
1
2
3
4
5
6
7
8
9

user_log_iceberg 在文件系统中的存储结构为：

user_log_iceberg/
├── data
│   └── udt_day=2021-12-31
│       └── 00000-0-67ab9286-794b-456d-a1d3-9c797a2b4b03-00001.parquet
└── metadata
    ├── f9d66153-6745-4103-ad24-334fc62f0d1e-m0.avro
    ├── snap-6744647507914918603-1-f9d66153-6745-4103-ad24-334fc62f0d1e.avro
    ├── v1.metadata.json
    ├── v2.metadata.json
    └── version-hint.text
1
2
3
4
5
6
7
8
9
10

可以看到该表目录下有两个子文件夹：data 和 metadata。其中 data 就是真正的数据文件目录，metadata 是该表的元数据目录，这里的 metadata 就是替代 Hive 中的 Metastore 服务的。

在了解 Iceberg 元数据管理之前先看几个概念：

  1. Snapshot

    Snapshot 就是表在某个时间点的状态，其中包括该时间点所有的数据文件。Iceberg 对表的每次更改都会新增一个 Snapshot。

  2. Metadata File

    每新增一个 Snapshot 就会新增一个 Metadata 文件，该文件记录了表的存储位置、Schema 演化信息、分区演化信息以及所有的 Snapshot 以及所有的 Manifest List 信息。

  3. Manifest List

    Manifest List 是一个元数据文件，其中记录了所有组成快照的 Manifest 文件信息。

  4. Manifest File

    Manifest File 是记录 Iceberg 表快照的众多元数据文件的其中一个。其中的每一行都记录了一个数据文件的分区，列级统计等信息。 一个 Manifest List 文件中可以包含多个 Manifest File 的信息。

  5. Partition Spec

    表示字段值和分区值之间的逻辑关系。

  6. Data File

    包含表中所有行的文件。

  7. Delete File

    对按位置或数据值删除的表行进行编码的文件。

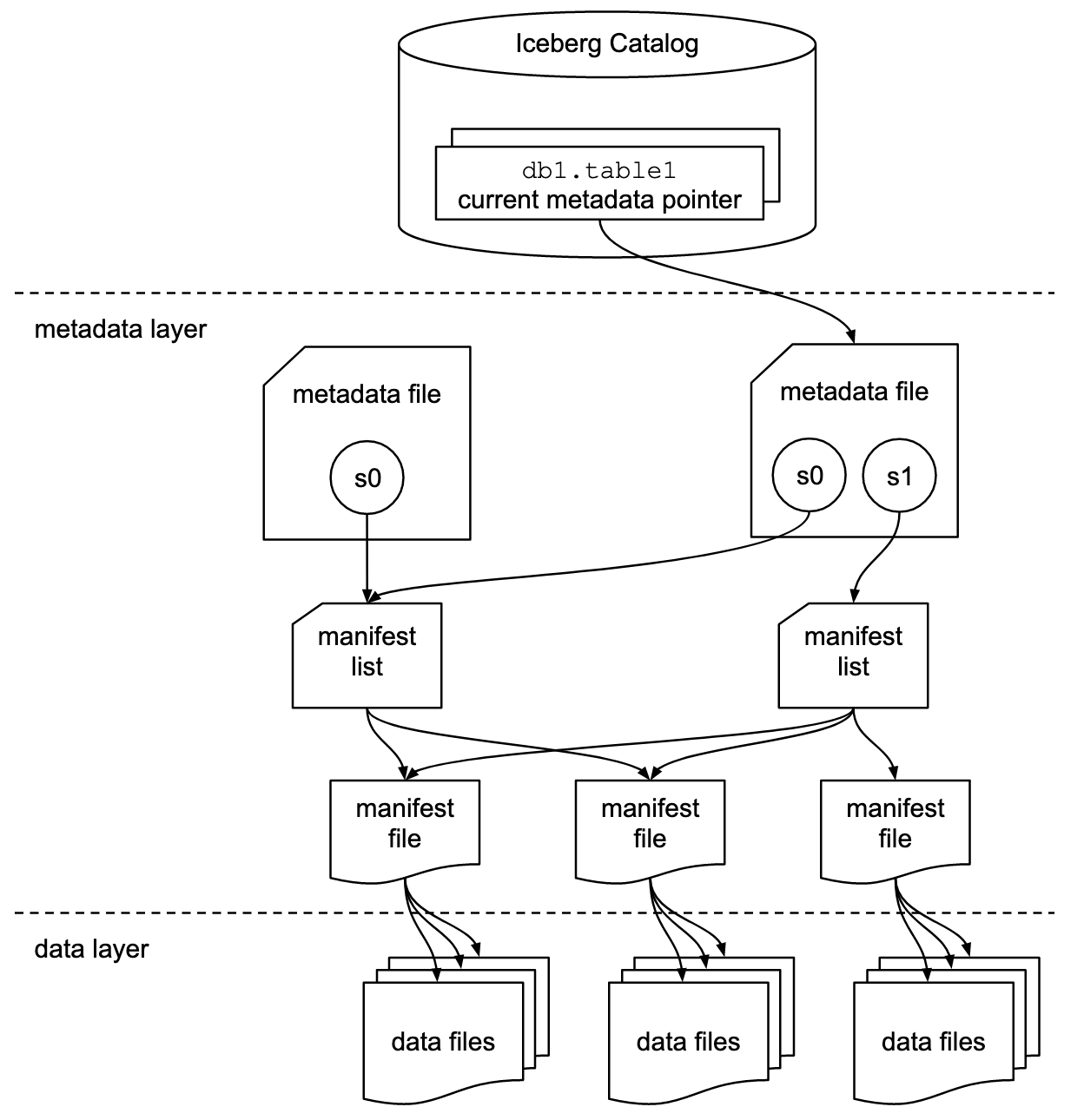

iceberg metadata

从上图中可以看出 Iceberg 表通过三级关系管理表数据，下面以 Spark 中的 spark.sql.catalog.hadoop_prod.type=hadoop 为例说明。：

最上层中记录了 Iceberg 表当前元数据的版本，对应的是version-hint.text文件，version-hint.text文件中只记录了一个数字表示当前的元数据版本，初始为 1，后续表每变更一次就加 1。

中间层是元数据层。其中 Metadata File 记录了表的存储位置、Schema 演化信息、分区演化信息以及所有的 Snapshot 和 Manifest List 信息，对应的是v1.metadata.json和v2.metadata.json文件，其中v后面的数字和version-hint.text文件中的数字对应，每当新增一个 Snapshot 的时候，version-hint.text中的数字加 1，同时也会新增一个vx.metadata.json文件，比如执行insert into hadoop_catalog.iceberg_db.user_log_iceberg values ('xxxxxxxxxxxxx', 'yyyyyyyyyyyyy', cast(1640986400 as timestamp))、delete from hadoop_catalog.iceberg_db.user_log_iceberg where udt = cast(1640986400 as timestamp)之后，版本就会变成v4:

user_log_iceberg/
├── data
│   └── udt_day=2021-12-31
│       ├── 00000-0-67ab9286-794b-456d-a1d3-9c797a2b4b03-00001.parquet
│       └── 00000-0-88d582ef-605e-4e51-ba98-953ee3dd4c02-00001.parquet
└── metadata
    ├── b3b1643b-56a2-471e-a4ec-0f87f1efcd80-m0.avro
    ├── ecb9255a-bcc5-4954-a4e9-3a54f5b09500-m0.avro
    ├── f9d66153-6745-4103-ad24-334fc62f0d1e-m0.avro
    ├── snap-4140724156423386841-1-ecb9255a-bcc5-4954-a4e9-3a54f5b09500.avro
    ├── snap-6744647507914918603-1-f9d66153-6745-4103-ad24-334fc62f0d1e.avro
    ├── snap-8046643380197343006-1-b3b1643b-56a2-471e-a4ec-0f87f1efcd80.avro
    ├── v1.metadata.json
    ├── v2.metadata.json
    ├── v3.metadata.json
    ├── v4.metadata.json
    └── version-hint.text
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

查看v4.metadata.json中的内容如下：

点击查看
{
  "format-version": 1,
  "table-uuid": "c69c9f46-b9d8-40cf-99da-85f55cb7bffc",
  "location": "/opt/module/spark-3.2.1/spark-warehouse/iceberg_db/user_log_iceberg",
  "last-updated-ms": 1647772606874,
  "last-column-id": 3,
  "schema": {
    "type": "struct",
    "schema-id": 0,
    "fields": [
      {
        "id": 1,
        "name": "imei",
        "required": false,
        "type": "string"
      },
      {
        "id": 2,
        "name": "uuid",
        "required": false,
        "type": "string"
      },
      {
        "id": 3,
        "name": "udt",
        "required": false,
        "type": "timestamptz"
      }
    ]
  },
  "current-schema-id": 0,
  "schemas": [
    {
      "type": "struct",
      "schema-id": 0,
      "fields": [
        {
          "id": 1,
          "name": "imei",
          "required": false,
          "type": "string"
        },
        {
          "id": 2,
          "name": "uuid",
          "required": false,
          "type": "string"
        },
        {
          "id": 3,
          "name": "udt",
          "required": false,
          "type": "timestamptz"
        }
      ]
    }
  ],
  "partition-spec": [
    {
      "name": "udt_day",
      "transform": "day",
      "source-id": 3,
      "field-id": 1000
    }
  ],
  "default-spec-id": 0,
  "partition-specs": [
    {
      "spec-id": 0,
      "fields": [
        {
          "name": "udt_day",
          "transform": "day",
          "source-id": 3,
          "field-id": 1000
        }
      ]
    }
  ],
  "last-partition-id": 1000,
  "default-sort-order-id": 0,
  "sort-orders": [
    {
      "order-id": 0,
      "fields": []
    }
  ],
  "properties": {
    "owner": "PowerYang"
  },
  "current-snapshot-id": 4140724156423386600,
  "snapshots": [
    {
      "snapshot-id": 6744647507914919000,
      "timestamp-ms": 1647758232673,
      "summary": {
        "operation": "append",
        "spark.app.id": "local-1647757937137",
        "added-data-files": "1",
        "added-records": "1",
        "added-files-size": "1032",
        "changed-partition-count": "1",
        "total-records": "1",
        "total-files-size": "1032",
        "total-data-files": "1",
        "total-delete-files": "0",
        "total-position-deletes": "0",
        "total-equality-deletes": "0"
      },
      "manifest-list": "/opt/module/spark-3.2.1/spark-warehouse/iceberg_db/user_log_iceberg/metadata/snap-6744647507914918603-1-f9d66153-6745-4103-ad24-334fc62f0d1e.avro",
      "schema-id": 0
    },
    {
      "snapshot-id": 8046643380197343000,
      "parent-snapshot-id": 6744647507914919000,
      "timestamp-ms": 1647772293740,
      "summary": {
        "operation": "append",
        "spark.app.id": "local-1647770527459",
        "added-data-files": "1",
        "added-records": "1",
        "added-files-size": "1032",
        "changed-partition-count": "1",
        "total-records": "2",
        "total-files-size": "2064",
        "total-data-files": "2",
        "total-delete-files": "0",
        "total-position-deletes": "0",
        "total-equality-deletes": "0"
      },
      "manifest-list": "/opt/module/spark-3.2.1/spark-warehouse/iceberg_db/user_log_iceberg/metadata/snap-8046643380197343006-1-b3b1643b-56a2-471e-a4ec-0f87f1efcd80.avro",
      "schema-id": 0
    },
    {
      "snapshot-id": 4140724156423386600,
      "parent-snapshot-id": 8046643380197343000,
      "timestamp-ms": 1647772606874,
      "summary": {
        "operation": "delete",
        "spark.app.id": "local-1647770527459",
        "deleted-data-files": "1",
        "deleted-records": "1",
        "removed-files-size": "1032",
        "changed-partition-count": "1",
        "total-records": "1",
        "total-files-size": "1032",
        "total-data-files": "1",
        "total-delete-files": "0",
        "total-position-deletes": "0",
        "total-equality-deletes": "0"
      },
      "manifest-list": "/opt/module/spark-3.2.1/spark-warehouse/iceberg_db/user_log_iceberg/metadata/snap-4140724156423386841-1-ecb9255a-bcc5-4954-a4e9-3a54f5b09500.avro",
      "schema-id": 0
    }
  ],
  "snapshot-log": [
    {
      "timestamp-ms": 1647758232673,
      "snapshot-id": 6744647507914919000
    },
    {
      "timestamp-ms": 1647772293740,
      "snapshot-id": 8046643380197343000
    },
    {
      "timestamp-ms": 1647772606874,
      "snapshot-id": 4140724156423386600
    }
  ],
  "metadata-log": [
    {
      "timestamp-ms": 1647757946953,
      "metadata-file": "/opt/module/spark-3.2.1/spark-warehouse/iceberg_db/user_log_iceberg/metadata/v1.metadata.json"
    },
    {
      "timestamp-ms": 1647758232673,
      "metadata-file": "/opt/module/spark-3.2.1/spark-warehouse/iceberg_db/user_log_iceberg/metadata/v2.metadata.json"
    },
    {
      "timestamp-ms": 1647772293740,
      "metadata-file": "/opt/module/spark-3.2.1/spark-warehouse/iceberg_db/user_log_iceberg/metadata/v3.metadata.json"
    }
  ]
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184

可以看到snapshots属性中记录了多个 Snapshot 信息，每个 Snapshot 中包含了 snapshot-id、parent-snapshot-id、manifest-list 等信息。通过最外层的 current-snapshot-id 可以定位到当前 Snapshot 以及 manifest-list 文件为/opt/module/spark-3.2.1/spark-warehouse/iceberg_db/user_log_iceberg/metadata/snap-4140724156423386841-1-ecb9255a-bcc5-4954-a4e9-3a54f5b09500.avro。使用java -jar avro-tools-1.11.0.jar tojson snap-4140724156423386841-1-ecb9255a-bcc5-4954-a4e9-3a54f5b09500.avro > manifest_list.json将该文件转换成 json 格式，查看其内容：

点击查看
({
  "manifest_path": "/opt/module/spark-3.2.1/spark-warehouse/iceberg_db/user_log_iceberg/metadata/ecb9255a-bcc5-4954-a4e9-3a54f5b09500-m0.avro",
  "manifest_length": 6127,
  "partition_spec_id": 0,
  "added_snapshot_id": {
    "long": 4140724156423386841
  },
  "added_data_files_count": {
    "int": 0
  },
  "existing_data_files_count": {
    "int": 0
  },
  "deleted_data_files_count": {
    "int": 1
  },
  "partitions": {
    "array": [
      {
        "contains_null": false,
        "contains_nan": {
          "boolean": false
        },
        "lower_bound": {
          "bytes": "0J\u0000\u0000"
        },
        "upper_bound": {
          "bytes": "0J\u0000\u0000"
        }
      }
    ]
  },
  "added_rows_count": {
    "long": 0
  },
  "existing_rows_count": {
    "long": 0
  },
  "deleted_rows_count": {
    "long": 1
  }
},
{
  "manifest_path": "/opt/module/spark-3.2.1/spark-warehouse/iceberg_db/user_log_iceberg/metadata/f9d66153-6745-4103-ad24-334fc62f0d1e-m0.avro",
  "manifest_length": 6128,
  "partition_spec_id": 0,
  "added_snapshot_id": {
    "long": 6744647507914918603
  },
  "added_data_files_count": {
    "int": 1
  },
  "existing_data_files_count": {
    "int": 0
  },
  "deleted_data_files_count": {
    "int": 0
  },
  "partitions": {
    "array": [
      {
        "contains_null": false,
        "contains_nan": {
          "boolean": false
        },
        "lower_bound": {
          "bytes": "0J\u0000\u0000"
        },
        "upper_bound": {
          "bytes": "0J\u0000\u0000"
        }
      }
    ]
  },
  "added_rows_count": {
    "long": 1
  },
  "existing_rows_count": {
    "long": 0
  },
  "deleted_rows_count": {
    "long": 0
  }
})
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84

里面包含了两条 json 数据，分别对应了个 Manifest 文件信息，除了 Manifest 文件的路径之外还有一些统计信息。使用java -jar avro-tools-1.11.0.jar tojson f9d66153-6745-4103-ad24-334fc62f0d1e-m0.avro > manifest_1.json和java -jar avro-tools-1.11.0.jar tojson ecb9255a-bcc5-4954-a4e9-3a54f5b09500-m0.avro > manifest_2.json将两个 Manifest 文件转为 json 格式，观察其内容：

点击查看
{
  "status": 1,
  "snapshot_id": {
    "long": 6744647507914918603
  },
  "data_file": {
    "file_path": "/opt/module/spark-3.2.1/spark-warehouse/iceberg_db/user_log_iceberg/data/udt_day=2021-12-31/00000-0-67ab9286-794b-456d-a1d3-9c797a2b4b03-00001.parquet",
    "file_format": "PARQUET",
    "partition": {
      "udt_day": {
        "int": 18992
      }
    },
    "record_count": 1,
    "file_size_in_bytes": 1032,
    "block_size_in_bytes": 67108864,
    "column_sizes": {
      "array": [
        {
          "key": 1,
          "value": 48
        },
        {
          "key": 2,
          "value": 48
        },
        {
          "key": 3,
          "value": 51
        }
      ]
    },
    "value_counts": {
      "array": [
        {
          "key": 1,
          "value": 1
        },
        {
          "key": 2,
          "value": 1
        },
        {
          "key": 3,
          "value": 1
        }
      ]
    },
    "null_value_counts": {
      "array": [
        {
          "key": 1,
          "value": 0
        },
        {
          "key": 2,
          "value": 0
        },
        {
          "key": 3,
          "value": 0
        }
      ]
    },
    "nan_value_counts": {
      "array": []
    },
    "lower_bounds": {
      "array": [
        {
          "key": 1,
          "value": "xxxxxxxxxxxxx"
        },
        {
          "key": 2,
          "value": "yyyyyyyyyyyyy"
        },
        {
          "key": 3,
          "value": "\u0000@\\CsÔ\u0005\u0000"
        }
      ]
    },
    "upper_bounds": {
      "array": [
        {
          "key": 1,
          "value": "xxxxxxxxxxxxx"
        },
        {
          "key": 2,
          "value": "yyyyyyyyyyyyy"
        },
        {
          "key": 3,
          "value": "\u0000@\\CsÔ\u0005\u0000"
        }
      ]
    },
    "key_metadata": null,
    "split_offsets": {
      "array": [4]
    },
    "sort_order_id": {
      "int": 0
    }
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
点击查看
{
  "status": 2,
  "snapshot_id": {
    "long": 4140724156423386841
  },
  "data_file": {
    "file_path": "/opt/module/spark-3.2.1/spark-warehouse/iceberg_db/user_log_iceberg/data/udt_day=2021-12-31/00000-0-88d582ef-605e-4e51-ba98-953ee3dd4c02-00001.parquet",
    "file_format": "PARQUET",
    "partition": {
      "udt_day": {
        "int": 18992
      }
    },
    "record_count": 1,
    "file_size_in_bytes": 1032,
    "block_size_in_bytes": 67108864,
    "column_sizes": {
      "array": [
        {
          "key": 1,
          "value": 48
        },
        {
          "key": 2,
          "value": 48
        },
        {
          "key": 3,
          "value": 51
        }
      ]
    },
    "value_counts": {
      "array": [
        {
          "key": 1,
          "value": 1
        },
        {
          "key": 2,
          "value": 1
        },
        {
          "key": 3,
          "value": 1
        }
      ]
    },
    "null_value_counts": {
      "array": [
        {
          "key": 1,
          "value": 0
        },
        {
          "key": 2,
          "value": 0
        },
        {
          "key": 3,
          "value": 0
        }
      ]
    },
    "nan_value_counts": {
      "array": []
    },
    "lower_bounds": {
      "array": [
        {
          "key": 1,
          "value": "xxxxxxxxxxxxx"
        },
        {
          "key": 2,
          "value": "yyyyyyyyyyyyy"
        },
        {
          "key": 3,
          "value": "\u0000\btëwÔ\u0005\u0000"
        }
      ]
    },
    "upper_bounds": {
      "array": [
        {
          "key": 1,
          "value": "xxxxxxxxxxxxx"
        },
        {
          "key": 2,
          "value": "yyyyyyyyyyyyy"
        },
        {
          "key": 3,
          "value": "\u0000\btëwÔ\u0005\u0000"
        }
      ]
    },
    "key_metadata": null,
    "split_offsets": {
      "array": [4]
    },
    "sort_order_id": {
      "int": 0
    }
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108

可以看到，每个 Manifest 文件中的每一行都对应一个 data 目录下的数据文件，除了记录数据文件的路径之外，还记录了该数据文件对应的文件格式、分区信息、以及尽可能详细地记录了各个字段的统计信息、排序信息等。Manifest 文件中的 status，表示此次操作的类型，1 表示 add，2 表示 delete。

可以发现 Iceberg 中对数据文件的管理是文件级别，分区管理、字段统计也是到文件级别，而不是目录级别，这也是为什么 Iceberg 扫描要比 Hive 快的原因。在扫描计划里，查询谓词会自动转换为分区数据的谓词，并首先应用于过滤数据文件。接下来，使用列级值计数、空计数、下限和上限来消除无法匹配查询谓词的文件，在某些情况下可以提升数十倍效率。

但是由于 Iceberg 用 json 文件存储 Metadata，表的每次更改都会新增一个 Metadata 文件，以保证操作的原子性。历史 Metadata 文件不会删除，所以像流式作业就需要定期清理 Metadata 文件，因为频繁的提交会导致堆积大量的 Metadata。可以通过配置write.metadata.delete-after-commit.enabled和write.metadata.previous-versions-max属性实现自动清理元数据。

提示

前面是以 spark.sql.catalog.hadoop_prod.type=hadoop举例，如果 spark.sql.catalog.hadoop_prod.type=hive，文件组织方式会稍有不同，如：

  1. 没有version-hint.text文件，而是通过 Metastore 服务来记录当前版本指针；
  2. Metadata File 的命名不再是vx.metadata.json的方式，.metadata.json前面的vx部分将是一个很长的 UUID。
上次更新: 2023/11/01, 03:11:44

← Iceberg Spark 入门→

Theme by Vdoing | Copyright © 2022-2023 Will 蜀ICP备2022002285号-1
